Aktif Hava Çekmeli Çok Hassas Duman Dedektörleri ile Erken Yangın Algılama
-
17 Kasım 2025
Aktif hava çekmeli duman dedektörleri, yüksek tavanlı, geniş hacimli veya yoğun havalandırmalı alanlarda klasik noktasal ve ışın tipi dedektörlerin yetersiz kaldığı durumlar için geliştirilmiş erken yangın algılama sistemleridir. Boru ağı üzerinden ortam havasını sürekli örnekleyen bu hava örneklemeli duman algılama teknolojisi, çok küçük duman partiküllerini dahi tespit edebilen yüksek hassasiyetli duman algılama kabiliyetine sahiptir.
Bu sistemler; data center yangın algılama uygulamaları, telekom tesisleri, endüstriyel depolar, üretim alanları, atriumlar, müzeler, tarihi yapılar ve soğuk hava depoları gibi kritik mekânlarda işletme devamlılığını güvence altına almak için tercih edilmektedir. EN 54-20 ve NFPA standartlarına göre A, B ve C hassasiyet sınıflarında değerlendirilen aktif hava çekmeli çok hassas duman dedektörleri; erken algılama, yanlış alarm riskinin azaltılması, geniş kapsama alanı ve düşük bakım maliyetleri gibi avantajlarıyla modern tesislerde öne çıkan ileri seviye yangın algılama çözümüdür.
Doğru tasarlanmış bir aspirasyon tipi duman algılama sistemi, hem can güvenliğini hem de yüksek değerli ekipman ve veriyi koruyarak, yangın senaryolarına çok erken aşamada müdahale edilmesine imkân tanır; temiz gazlı söndürme sistemleriyle birlikte kullanıldığında gereksiz gaz deşarjlarını önlemeye ve işletme sürekliliğini artırmaya önemli katkı sağlar.
Yangın ve Güvenlik Sistemleri
Aktif Hava Çekmeli Çok Hassas Duman Dedektörleri Nedir?

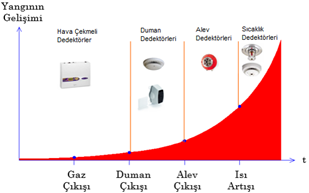

Aktif hava çekmeli duman dedektörleri; korunan mahalden bir boru şebekesi vasıtasıyla sürekli hava örnekleyerek, bu havayı çok hassas bir dedektör hücresinde analiz eden yüksek hassasiyetli duman algılama sistemleridir. Bu sayede, klasik dedektörlerin algılamakta zorlandığı çok küçük duman konsantrasyonlarını dahi tespit ederek çok erken yangın algılama imkânı sunarlar.
Neden Kullanılır? (Uygulama Alanları ve Avantajlar)
- İşletme devamlılığı için çok erken algılama ihtiyacı olan kritik alanlar,
- Telekomünikasyon tesisleri ve kritik haberleşme altyapıları,
- Üretim tesisleri ve endüstriyel proses alanları,
- Data center yangın algılama ve bilgisayar odaları,
- Bankacılık işlemlerinin yürütüldüğü veri ve işlem merkezleri,
- Temiz gazlı söndürme sistemleriyle birlikte gereksiz gaz deşarjlarının önlenmesi,
- Güvenli tahliye için ekstra zaman kazanılması,
- Dumanın tavanda birikmesinin zor olduğu yüksek tavanlı ve geniş hacimli alanlarda dumanı algılama zorluğunun giderilmesi,
- Toz, rutubet, hava akımı gibi zorlayıcı çevre koşullarında güvenilir hava örneklemeli duman algılama.
Yüksek Tavanlı ve Zor Ortamlarda Algılama İhtiyacı
Yangın algılama sistemleri tasarım standardı EN 54-14’e göre noktasal bir duman dedektörü için izin verilen maksimum çalışma yüksekliği 11 metredir. Işın tipi duman dedektörleri için ise bu değer, tavan yüksekliğinin yarısına da dedektör yerleştirmek kaydıyla 25 metredir. Günümüzdeki endüstriyel ve ticari amaçlı tesislerde bu değerler sıklıkla aşılmaktadır. Çoğu zaman tavanın yarı yüksekliğine dedektör yerleştirmek de mümkün olmamakta, havalandırma ve hava hareketleri dumanın tavanda birikmesini zorlaştırmaktadır.
Bu nedenle, böyle tesislerde klasik noktasal veya ışın tipi algılama yerine; ortam şartlarına göre hassasiyeti ayarlanabilen, çalışma koşullarına göre algılama seviyeleri optimize edilebilen, çok hassas ve erken yangın algılama yapabilen, servis ve bakım maliyeti düşük aktif hava çekmeli duman dedektörleri giderek daha fazla tercih edilmektedir.
Aktif hava çekmeli dedektörler, noktasal ya da ışın tipi dedektörlerin aksine dumanın kendisine ulaşmasını beklemek yerine ortamdan sürekli hava çekerek örnek alan “aktif” cihazlardır. Noktasal ya da ışın tipi dedektörler gibi dumanın birikmesini sağlayacak yatay bir yüzeye (tavan vb.) ihtiyaç duymazlar. Bu özellikleri sayesinde istenilen her yükseklikte çoklu algılama yapabilirler. Ayrıca bu sistemler, noktasal ve ışın tipi dedektörlere kıyasla çok daha geniş bir hassasiyet aralığına sahiptir. Örneğin bir aktif hava çekmeli duman dedektörü, mikroişlemci üretimi yapan ultra temiz bir tesiste de, dizel forkliftlerin girip çıktığı bir depoda da uygun hassasiyet sınıfı seçilerek güvenle kullanılabilir.

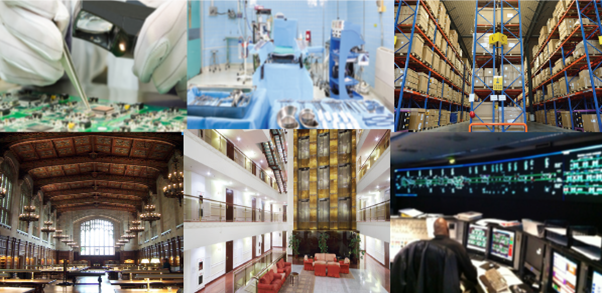

Günümüzde aktif hava çekmeli dedektörler; stratifikasyon ihtimali olan endüstriyel depolar, üretim alanları, fabrikalar, enerji üretim tesisleri, fuar ve sergi alanları, konferans salonları, alışveriş merkezlerindeki atrium ve foodcourt alanları, spor salonları, hava limanları, uçak hangarları, müze ve tarihi yapılar, soğuk hava depoları, data center ve server odaları gibi dumanın algılanmadan önce geniş bir alana yayıldığı yüksek tavanlı ve geniş mekânlarda ya da yapay/doğal havalandırma koşullarından ötürü diğer algılama yöntemlerinin yetersiz olduğu alanlarda duman algılama için kullanılmaktadır.
Çalışma Prensibi

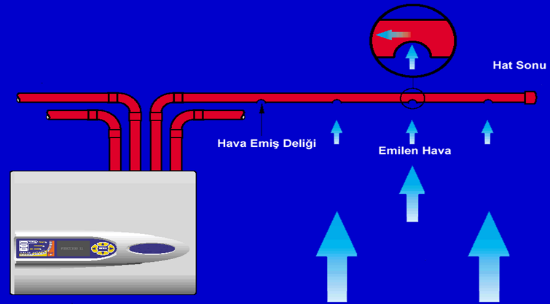

Algılama yapılacak bölgede belirli bir projelendirme düzenine göre örnekleme boruları yatay ya da dikey olarak döşenir ve boruların bir ucu cihaza bağlanır.

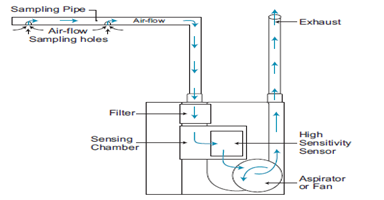

Bu boruların üzerine, tasarım programlarının da desteğiyle uygun görülen noktalarda örnekleme delikleri açılır. Cihaz, içindeki aspiratör/fan sayesinde bu örnekleme noktalarından sürekli hava emer.
Her bir borudan gelen hava miktarı cihaza girer girmez sensörler yardımıyla ölçülür. Hava miktarının gerekenden fazla olması boru tesisatında bir çatlak ya da kopma olduğunu, az olması ise tıkanma ihtimalini gösterir. Böylece hem duman algılama hem de boru bütünlüğü sürekli denetlenmiş olur.
Emilen hava, bu ölçümden sonra havadaki büyük partikülleri tutan bir filtreden geçerek dedektör hücresine ulaşır.
Buraya gelen hava, dedektör hücresinde lazer ışını ile taranır. Eğer havada duman partikülü yoksa ışın hücre duvarında sönümlenir. Duman partikülü varsa, partikül üzerine düşen ışık ile aydınlanır. İçbükey yansıtıcı bu ışığı toplayıp ışığa duyarlı hücre üzerine düşürür. Bu hücre ışığı elektriksel bir değere dönüştürerek erken yangın algılama için kullanılan sinyali üretir.
Böylelikle aktif hava çekmeli sistemlerde, çok düşük duman seviyelerinde dahi güvenilir algılama yapılmış olur.
Aktif hava çekmeli sistemlerde tasarım yaparken, hava emiş borularının mümkün olduğunca kısa tutulması, yön değişikliklerinin azaltılması ve örnekleme boru adedinin imkânlar ölçüsünde artırılması algılama süresini iyileştiren önemli etkenlerdir.
Herhangi bir borunun en son örnekleme deliğinden cihaza hava ulaşım süresi, ilgili standartlar gereği 120 saniyeyi aşmamalıdır. Delik yerleşimi yapılırken standart duman dedektörü yerleşimi baz alınabilir. Eğer ortam koşullarına göre farklı tipte delik yerleşimi gerekiyorsa (dikey algılama, pano içi uygulamalar vb.) yerleşim buna göre projelendirilmelidir.
Hava emiş hızı; borudaki delik sayısına, dönüş adetlerine, dış ortamdaki hava basıncına, boru uzunluğuna ve cihazın aspiratör hızına göre değişiklik göstermektedir. Emiş yapılacak delik noktalarını ve boru güzergâhlarını hesaplarken üreticilerin tasarım yazılımlarından yararlanılabilir. Bu yazılımlar ile deliklerin yerleri, boru uzunlukları, boru güzergâhları ve delik genişlikleri simüle edilerek optimize edilebilir.
Standartlar
Avrupa Normları
- EN 54-20 Yangın Algılama ve Yangın Alarm Sistemleri – Bölüm 20: Aktif Hava Çekmeli Çok Hassas Duman Dedektörleri (EN 54-20);
| Sınıfı | Tanımlama | Örnek Uygulama(lar) | Gereksinimler |
|---|---|---|---|
| A | Çok Yüksek Hassasiyet | Çok seyreltilmiş dumanın oluştuğu veya çok erken algılama gerektiren alanlar. (Çevresel kontrollü alanlarda seyreltilmiş dumanın klima kanallarına sızma ihtimali olan yerler.) | TF2A, TF3A, TF4, TF5A |
| B | Yüksek Hassasiyet | Erken algılamanın gerektiği alanlar. (Bilgi işlem ve elektronik ekipman kabinetleri.) | TF2B, TF3B, TF4, TF5B |
| C | Normal Hassasiyet | Standart algılamanın yeterli olduğu genel alanlar. (Noktasal veya ışın tipi dedektör hassasiyetinin yeterli olduğu normal odalar vb.) | TF2, TF3, TF4, TF5 |
Hava çekmeli duman dedektörleri standardı EN 54-20’ye göre üç sınıfa ayrılır.
Bunlar;
- A sınıfı : Çok Yüksek Hassasiyet – Çok seyreltik dumanın oluştuğu ya da çok erken algılamanın gerektiği alanlar.
- B sınıfı : Yüksek Hassasiyet – Erken algılamanın gerektiği alanlar.
- C sınıfı : Normal Hassasiyet – Noktasal ya da ışın tipi dedektör seviyesinde hassasiyetin yeterli olduğu genel alanlar.
Amerikan Normları
- National Fire Alarm and Signaling Code (NFPA 72)
- Standard for the Protection of Information Technology Equipment (NFPA 75)
- Standard for the Fire Protection of Telecommunications Facilities (NFPA 76)
| Sistem | Alarm Hassasiyeti (her örnekleme deliğinde) | Alarm Hassasiyeti (her örnekleme deliğinde) | Örnekleme Noktası Kapsama Alanı | Transfer Süresi |
|---|---|---|---|---|
| Çok Erken Algılama (A sınıfı) | 0.2% obs/ft | 1.0% obs/ft | 200 ft² (18.6 m²) | < 60 s |
| Erken Algılama (B sınıfı) | N/A | 1.5% obs/ft | 400 ft² (37.2 m²) | < 90 s |
| Normal Algılama (C sınıfı) | N/A | Duman dedektörü hassasiyetinde | 900 ft² (83.6 m²) | < 120 s |
Hava çekmeli duman dedektörleri standardı NFPA 72 ve NFPA 76’ya göre de üç sınıfa ayrılır.
Bunlar;
- A sınıfı : Çok Yüksek Hassasiyet – Çok seyreltik dumanın oluştuğu ya da çok erken algılamanın gerektiği alanlar. (60 saniye)
- B sınıfı : Yüksek Hassasiyet – Erken algılamanın gerektiği alanlar. (90 saniye)
- C sınıfı : Normal Hassasiyet – Noktasal ya da ışın tipi dedektör seviyesinde hassasiyetin yeterli olduğu genel alanlar. (120 saniye)
